Zawory przeciwprzepełnieniowe i zawory zwrotne

Zawory przeciwprzepełnieniowe

Zawory przeciwprzepełnieniowe służą automatycznemu ograniczeniu przepływu cieczy podczas napełniania zbiornika w momencie, gdy osiągnięty zostanie poziom awaryjny. Montuje się je na rurze spustowej wewnątrz zbiorników z produktami ciekłymi. Montaż zaworu przeciwprzepełnieniowego jest jednym z kluczowych elementów bezpieczeństwa użytkowania każdej instalacji, znacząco ograniczając możliwość i ew. następstw przepełnienia zbiornika. W przypadku mediów palnych, przepełnienie jest jedną z najczęstszych przyczyn sytuacji niebezpiecznych i najczęstszą historycznie przyczyną pożarów dużych obiektów. W ofercie Petroster są dwie serie zaworów przeciwprzepełnieniowych: ZPP-1 dedykowane dla zbiorników stacji paliw oraz seria ZPP-2 – proste, niezawodne i uniwersalne urządzenia, występującymi w rozmiarach od DN50 do DN150.

Zawory przeciwprzepełnieniowe ZPP-1

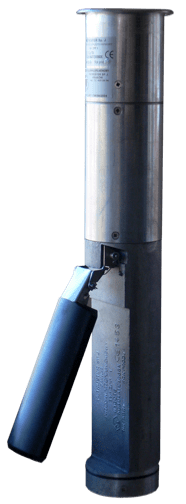

ZPP-1 są zaworami przeznaczonymi do podziemnych zbiorników magazynowych stacji paliw i mają na celu automatyczne przerwanie grawitacyjnej dostawy paliwa, w momencie, kiedy osiągnie ona poziom alarmowy w zbiorniku magazynowym. Dedykowane są do montażu na rurze spustowej DN100 i są dostosowane do montażu z zewnątrz zbiornika. Serwis nie wymaga rozdeklowywania, co znacząco ułatwia regularny serwis. Korpus zaworu wykonany jest z aluminium, a pływak ze specjalnego kompozytu odpornego na działanie paliw. Standardowo wyposażone są w kołnierz montażowy o długości 110mm, ale opcjonalnie dostępne są inne długości (160 i 240mm). ZPP-1 stosowane przez wiodących polskich producentów jako wyposażenie fabryczne zbiorników paliwowych.

Posiadają certyfikat ATEX nr KDB 04ATEX068X Głównego Instytutu Górnictwa Kopalni Doświadczalnej „BARBARA”, dla najbardziej restrykcyjnych warunków, spełniając wymogi klasy Ex II 1G Ex h IIC T6 Ga. Dzięki temu zawory serii mogą być używane we wszystkich strefach zagrożenia wybuchem, w tym w strefie „0” w temperaturach od -30oC do +60oC. Zawory spełniają wymagania dyrektywy ATEX 2014/34/UE oraz zostały wykonane zgodnie z normami: PN-EN 1127-1:2011 (EN 1127 1:2011), PN-EN ISO 80079-36:2016-07 i PN EN ISO 80079-37:2016-07. Zawory są częścią składową wielokrotnie nagradzanego pakietu „Bezpieczny zbiornik”.

Dokumentacja ZPP-1

Zawory przeciwprzepełnieniowe ZPP-2 oraz ZPP-2S

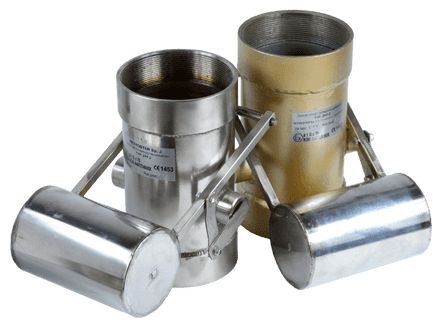

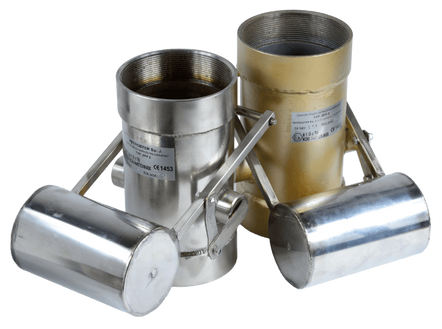

ZPP-2 oraz ZPP-2S przeznaczone są do podziemnych oraz naziemnych zbiorników magazynowych substancji płynnych. Zawory mają na celu automatyczne ograniczenie przepływu cieczy podczas dostawy paliwa w momencie, kiedy osiągnie ona poziom alarmowy w zbiorniku magazynowym. Występują w rozmiarach 2”, 3”, 4” i 6”. Przeznaczone są do spustu grawitacyjnego oraz ciśnieniowego, a ich konstrukcja, polega na ograniczeniu przepływu cieczy do 95% przy maksymalnym zamknięciu. Pozostała przepustowość na poziomie 5% pozwala na spuszczenie nadmiaru produktu znajdującego się w wężu cysterny po wyłączeniu zaworu głównego w autocysternie. ZPP-2 przeznaczone są do pracy z mediami nieagresywnymi, w szczególności z paliwami. Wersja ZPP-2S, wykonana w pełni ze stali kwasoodpornej 316L, dzięki czemu może pracować z wszelkimi mediami, w szczególności z biopaliwami, paliwami lotniczymi, alkoholami, mediami agresywnymi i spożywczymi. Dzięki pełnemu wykonaniu ze stali kwasoodpornej 316L, ZPP-2S nie wymaga atestu higienicznego przy użytkowaniu z mediami spożywczymi.

Posiadają certyfikat ATEX nr KDB 04ATEX068X Głównego Instytutu Górnictwa Kopalni Doświadczalnej „BARBARA”, dla najbardziej restrykcyjnych warunków, spełniając wymogi klasy Ex II 1G Ex h IIC T6 Ga. Dzięki temu zawory serii mogą być używane we wszystkich strefach zagrożenia wybuchem, w tym w strefie „0” w temperaturach od -30oC do +60oC. Zawory spełniają wymagania dyrektywy ATEX 2014/34/UE oraz zostały wykonane zgodnie z normami: PN-EN 1127-1:2011 (EN 1127 1:2011), PN-EN ISO 80079-36:2016-07 i PN EN ISO 80079-37:2016-07. Zawory są częścią składową wielokrotnie nagradzanego pakietu „Bezpieczny zbiornik”.

Dokumentacja ZPP-2

Zawory stopowe

Zawory zwrotne i stopowe są urządzeniami zabezpieczającymi przed cofaniem produktu i zapowietrzaniem rurociągu. W przypadku zbiorników naziemnych, mogą również spełniać funkcję zaworów przeciwypłychwych, chroniąc zbiornik przed samoczynnym wypływem z niego cieczy. Są kompaktowymi i nowoczesnymi urządzeniami wykonanymi w pełni ze stali kwasoodpornej. W wersji ZSP-01 przeznaczone są do montażu na końcu rurociągu ssącego, jako kosze stopowe. Z kolei ZZP-01 są wersjami w wykonaniu rurowym i przeznaczone są do montażu na rurociągach w celu zabezpieczania cofania produktu, pozwalając na przepływ cieczy w jednym kierunku.

Zawory stopowe ZSP-01

Zawory ZSP-1 to zawory stopowe z koszem ssącym o konstrukcji przemysłowej, wykonane w całości ze stali kwasoodpornej 316L. Produkowane są w średnicach DN50, DN80, DN100, DN150, DN200, DN250 oraz DN300 i przeznaczone są do montażu na rurociągu ssącym w pozycji pionowej. Zapobiegają cofaniu produktu do zbiornika i zapowietrzaniu rurociągu oraz przy montażu w zbiornikach naziemnych, jako zawór przeciwwypływowy.

Wykonane są w całości ze stali kwasoodpornej i nie posiadają elementów podlegających okresowym wymianom, a także charakteryzują się wysoką szczelnością i niezawodnością. Opracowane zostały w taki sposób, by ssanie następowało płaską powierzchnią zlokalizowaną na dole urządzenia. Pozwala to na minimalizację stanu martwego zbiornika. Ssanie zaworu zabezpieczone jest siatką, co zapewnia nie zasysanie nieczystości ze zbiornika i zabezpiecza przed dostaniem się elementów do zaworu. Posiada wymienne sprężyny. Standardowo dostarczany jest z najsłabszą, która zapewnia niskie opory przepływu i niewielką siłę potrzebną do otwarcia zaworu. Dla aplikacji, gdzie pompa ssąca jest poniżej wysokości montażu kosza ssącego i może dojść do samoczynnego wypływu produktu w wyniku różnicy poziomów, stosowana jest mocniejsza sprężyna, co zapobiega samoczynnemu wypływowi cieczy z rurociągu i niweluje konieczność stosowania dodatkowych zaworów przeciwwypływowych na instalacji.

Posiadają certyfikat ATEX, dla najbardziej restrykcyjnych warunków, spełniając wymogi klasy Ex II 1G Ex h IIC T6 Ga. Dzięki temu zawory serii mogą być używane we wszystkich strefach zagrożenia wybuchem, w tym w strefie „0” w temperaturach od -30oC do +60oC. Zawory spełniają wymagania dyrektywy ATEX 2014/34/UE oraz zostały wykonane zgodnie z normami: PN-EN 1127-1:2011 (EN 1127 1:2011), PN-EN ISO 80079-36:2016-07 i PN EN ISO 80079-37:2016-07. Zawór spełnia wymagania dyrektywy ATEX 2014/34/UE oraz został wykonany zgodnie z normami: PN EN 1127 1:2011 (EN 1127 1:2011), PN-EN ISO 80079-36:2016-07 i PN EN ISO 80079-37:2016-07.

Dokumentacja ZSP-01

Zawory zwrotne

Zawory zwrotne ZZP-01

Zawory ZZP-1 to zawory zwrotne o konstrukcji przemysłowej, wykonane w całości ze stali kwasoodpornej 316L. Produkowane są w średnicach DN50, DN80, DN100, DN150, DN200, DN250 oraz DN300 i przeznaczone są do montażu na rurociągu ssącym w pozycji poziomej lub pionowej. Pozwalają na przepływ produktu w jednym kierunku, zapobiegając jego cofaniu w rurociągu. Wykonane są w całości ze stali kwasoodpornej i nie posiadają elementów podlegających okresowym wymianom, a także charakteryzują się wysoką szczelnością i niezawodnością. Posiada wymienne sprężyny regulujące siłę domykania zaworu.

Posiadają certyfikat ATEX, dla najbardziej restrykcyjnych warunków, spełniając wymogi klasy Ex II 1G Ex h IIC T6 Ga. Dzięki temu zawory serii mogą być używane we wszystkich strefach zagrożenia wybuchem, w tym w strefie „0” w temperaturach od -30oC do +60oC. Zawory spełniają wymagania dyrektywy ATEX 2014/34/UE oraz zostały wykonane zgodnie z normami: PN-EN 1127-1:2011 (EN 1127 1:2011), PN-EN ISO 80079-36:2016-07 i PN EN ISO 80079-37:2016-07. Zawór spełnia wymagania dyrektywy ATEX 2014/34/UE oraz został wykonany zgodnie z normami: PN EN 1127 1:2011 (EN 1127 1:2011), PN-EN ISO 80079-36:2016-07 i PN EN ISO 80079-37:2016-07.
