Przerywacze płomienia

Przerywacze płomienia deflagracji

Przerywacze płomienia deflagracji są podstawowymi zabezpieczeniami, zapobiegającymi przed wejściem płomienia do wnętrza instalacji z parami palnymi. Montuje się je na końcach rurociągów lub na części zlokalizowanej blisko jej końca, gdzie nie istnieje ryzyka że rozwinie się detonacja. Są zabezpieczeniem przed warunkami deflagracji, czyli fazy wybuchu której rozprzestrzenianie się nie przekracza prędkości dźwięku. Stosowane są zazwyczaj na końcach rurociągów odpowietrzających, na króćcach przyłączy odbioru oparów oraz wszędzie tam, gdzie może dojść do potencjalnego zapłonu. Przerywacze płomienia deflagracji z zasady posiadają mniejsze opory przepływu niż przerywacze płomienia detonacji.

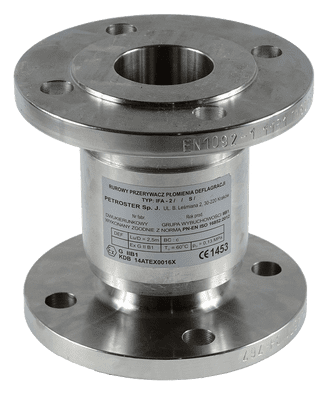

Przerywacze płomienia z grupy IFA

IFA – przerywacze płomienia deflagracji serii IFA są bezpiecznikami dwukierunkowymi, przebadanymi jako zabezpieczenie na warunki deflagracji grup wybuchowości IIA oraz IIB (włączając w to grupy IIA1, IIB1, IIB2 oraz IIB3). Występują jako urządzenia końcowe, rurowe z określoną maksymalną odległością od końca rurociągu oraz końcowe z zaworami oddechowymi EFA, RFA oraz SFA. Dedykowane są dla wymagających instalacji rynku petrochemicznego, w tym dla paliw lotniczych i alkoholi oraz wszelkich instalacji szeroko rozumianego przemysłu. Produkowane są w różnych wersjach przepustowości i średnicach przyłączeniowych od DN10 do DN200. Dostępne są z różnymi typami przyłączy, w tym gwintowymi, kołnierzowymi oraz tri-clamp, dzięki czemu mogą być stosowane praktycznie w każdym sektorze przemysłu.

Charakteryzują się dużą przepustowością, bezawaryjnością działania oraz niewielkimi wymiarami. Wykonane są w całości ze stali kwasoodpornej 316L i poddawane pasywacji chemicznej, przez co są odporne na wszelkiego typu media, w tym substancje agresywne. Bariery przerywacza płomienia są dodatkowo elektropolerowane, co zapewnia mniejszą podatność na zabrudzenia i ułatwia czyszczenie. Zwiększa to poziom bezpieczeństwa i umożliwia redukcję kosztów serwisu. Opcjonalnie mogą występować z wbudowanym ogrzewaniem dwuściankowym Ex, oraz różnego typu czujnikami, w tym czujnikami temperatury, ciśnienia, płomienia i innymi.


Bezpieczniki spełniają wymagania dyrektywy ATEX 2014/34/UE oraz zostały wykonane zgodnie z normami: PN-EN ISO 16852 oraz PN EN 1127-1. Posiadają Certyfikat Badania Typu WE nr KDB 14ATEX0016X Głównego Instytutu Górnictwa Kopalni Doświadczalnej „BARBARA”.

Dokumentacja IFA

Przerywacze płomienia detonacji

Przerywacze płomienia detonacji, w odróżnieniu od przerywaczy płomienia deflagracji nie służą zapobieganiu wejścia płomienia do rurociągu, a służą zabezpieczeniu najważniejszych elementów instalacji przed przedostaniem się detonacji powstałej w rurociągu do ich wnętrza, a także zapobiegają rozprzestrzenianiu się detonacji pomiędzy elementami systemu. Stosuje się je w miejscu zlokalizowanym najbliżej chronionego elementu, jak zbiorniki magazynowe lub wszędzie tam, gdzie odległość od spodziewanego źródła zapłonem wskazuje, że może dojść do powstania detonacji. Zadaniem przerywacza płomienia detonacji jest nie tylko nie przepuszczenie płomienia i stłumienie wybuchu, ale także fali uderzeniowej towarzyszącej detonacji.

Przerywacze płomienia detonacji serii DFA

DFA – przerywacze płomienia detonacji serii DFA są bezpiecznikami dwukierunkowymi, przebadanymi jako zabezpieczenie na warunki detonacji niestabilnej grup wybuchowości IIA oraz IIB1. Dedykowane są dla wymagających instalacji rynku petrochemicznego, w tym dla paliw lotniczych i alkoholi oraz wszelkich instalacji szeroko rozumianego przemysłu. Produkowane są w różnych wersjach przepustowości i średnicach przyłączeniowych od DN10 do DN150. Dostępne są z różnymi typami przyłączy, w tym gwintowymi oraz kołnierzowymi, dzięki czemu mogą być stosowane praktycznie w każdym sektorze przemysłu.

Charakteryzują się relatywnie dużą przepustowością, bezawaryjnością działania oraz niewielkimi wymiarami. Wykonane są w całości ze stali kwasoodpornej 316L i poddawane pasywacji chemicznej, przez co są odporne na wszelkiego typu media, w tym substancje agresywne. Bariery przerywacza płomienia są dodatkowo elektropolerowane, co zapewnia mniejszą podatność na zabrudzenia i ułatwia czyszczenie. Zwiększa to poziom bezpieczeństwa i umożliwia redukcję kosztów serwisu. Opcjonalnie mogą występować z wbudowanym ogrzewaniem dwuściankowym Ex, oraz różnego typu czujnikami, w tym czujnikami temperatury, ciśnienia, płomienia i innymi.


Bezpieczniki spełniają wymagania dyrektywy ATEX 2014/34/UE oraz zostały wykonane zgodnie z normami: PN-EN ISO 16852 oraz PN EN 1127-1. Posiadają Certyfikat Badania Typu WE nr KDB 14ATEX0070 Głównego Instytutu Górnictwa Kopalni Doświadczalnej „BARBARA”.

Dokumentacja DFA
